匯四方徑向磁力耦合器的工作原理
發布時間：2024-09-04 11:59:54 來源：匯四方
徑向磁力聯軸器它通常由內磁體、外磁體和隔離罩組成。兩個磁體中間用隔離罩分隔，內磁體與從動部分連接，外磁體與動力部分連接。
這種磁力聯軸器具有獨特的優勢，不僅具備彈力聯軸器的減振和吸振功能，更重要的是，它突破了傳統聯軸器的結構限制，運用全新的磁耦合原理，實現了主動軸和從動軸之間的力和扭矩傳遞，無需直接接觸。這一特性使得它能夠?qū)用芊廪D(zhuǎn)變?yōu)殪o密封，從而實現零泄漏，因此在對泄漏有嚴格要求的場合得到廣泛應用。

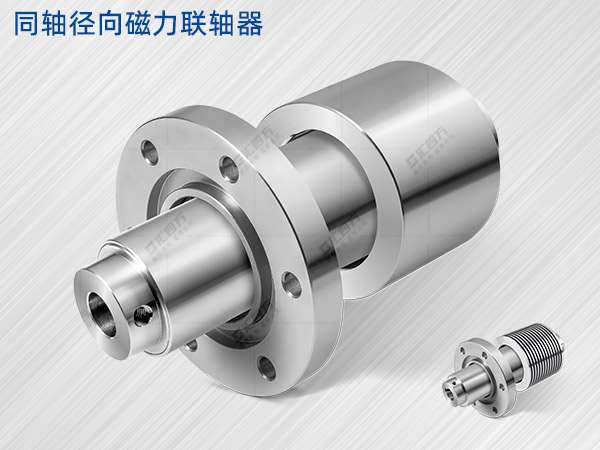

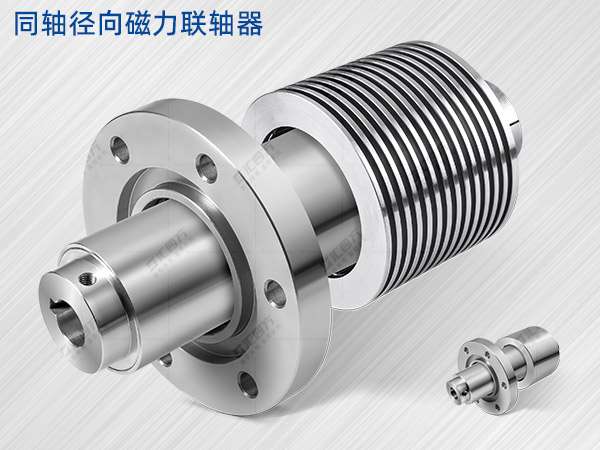

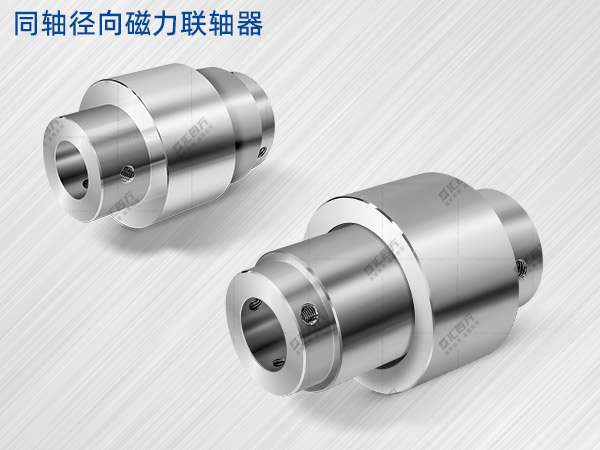

磁力聯軸器主要有平面磁力聯軸器和同軸磁力聯軸器兩種結構。以同軸磁力聯軸器為例，其磁體沿切向磁化，磁場耦合呈切向結構。
內、外磁體由切向磁化，且磁化方向相對的永磁體構成，永磁體在圓周方向上交替排列，極性各異，并固定在高碳鋼圓環上，形成磁力斷路器。隔離罩由非晶相（即非磁性）高電阻材料制成，常見的如奧氏體（304）不銹鋼。
在靜止狀態下，外磁體的 N 極（S 極）和內磁體的 S 極（N 極）相互吸引，形成一條直線，扭矩為零。當外磁體被動力源驅動旋轉時，由于從動部分的摩擦力和阻力，內磁體起初仍處于靜止狀態，隨后外磁體開始與內磁體偏移一定角度。
由于這一角度的存在，外磁體的 N 極（S 極）對內磁體的 S 極（N 極）產生拉動作用，同時外磁體的 N 極（S 極）對內磁體前一個 N 極（S 極）有推動作用，使內磁體有跟隨旋轉的趨勢，這就是磁耦合推挽電路的工作原理。當外磁體的 N 極（S 極）恰好位于內磁體的兩極（S 極和 N 極）之間時，達到產生的推動力峰值，從而帶動內磁體旋轉。
在傳遞過程中，外磁體與內磁體被隔離罩分隔，磁力線穿過隔離罩將外磁體的動力和運動傳遞給內磁體，實現無接觸密封傳遞。
